Thông tin về hệ thống HVAC trong phòng sạch

Như các bạn đã biết hệ thống HVAC có vai trò vô cùng quan trọng trong phòng sạch. Vậy hệ thống HVAC là gì? Sơ đồ nguyên lý và thiết kế hệ thống HVAC, tài liệu về HVAC sẽ được chúng tôi gửi đến bạn chi tiết qua bài viết sau

Giới thiệu về hệ thống HVAC

Hệ thống HVAC – Heating Ventilating and Ari Conditioning hay còn được gọi là hệ thống điều hòa không khí, hệ thống sưởi ấm thông gió và điều hòa không khí, giúp kiểm soát các yếu tố: nhiệt độ, độ ẩm, giới tiểu phân, giới hạn nhiễm khuẩn và áp suất trong phòng sạch

Tìm hiểu về hệ thống HVAC

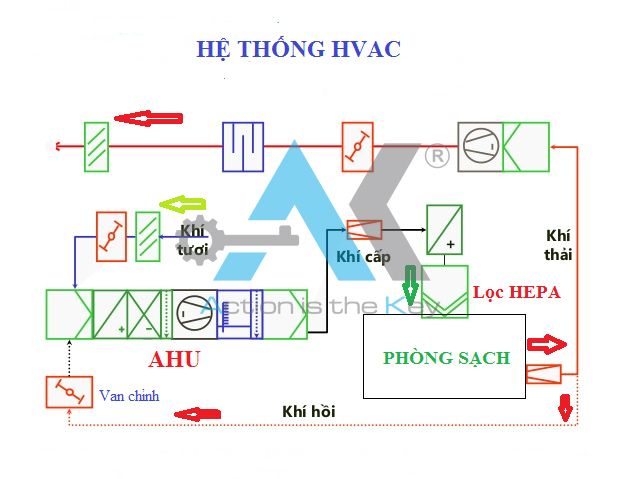

Sơ đồ hệ thống HVAC

hệ thống HVAC trong phòng sạch

Sơ đồ hệ thống HVAC

Cấu tạo của hệ thống HVAC

Cụm khí đầu vào: Ngăn côn trùng, mưa và bụi bẩn

Bộ tiêu âm: Giảm tiếng ồn trong vận hành

Van chỉnh gió: Điều chỉnh lưu lượng khí để kiểm soát lưu lượng và áp suất

Van kiển soát: để điều chỉnh lượng khí

Coil gia nhiệt: Làm nóng không khí đến nhiệt độ thích hợp

Coil lạnh: Làm lạnh không khí đến nhiệt độ cần thiết, lượng ẩm trong không khí gặp lạnh ngưng tụ lại giúp tách ẩm và giảm độ ẩm của dòng khí tươi đi vào trong phòng sạch

Cụm tạo ẩm: Nếu độ ẩm không khí quá thấp so với độ ẩm trong phòng sạch thì cụm tạo ẩm sẽ tăng độ ẩm không khí lên phù hợp

Màng lọc: Loại bỏ các tiểu phân có kích thước xác định trước hoặc các vi sinh vật. Cóa 2 loại màng lọc là lọc thô và lọc tinh. Lọc thô là màng lọc của AHU giúp loại bỏ các tiểu phân có kích thước lớn. Lọc tinh, lọc HEPA giúp loại bỏ các tiểu phân có  kích thước nhỏ hoặc các vi sinh vật

Ống gió: dẫn khí trong hệ thống phòng sạch

Những vấn đề có thể xảy ra với hệ thống HVAC

Van chỉnh gió có thể bị kẹt

Máy tạo ẩm: nước hoặc chất lượng hơi kém

Ga bị yếu: không loại bỏ được nước ngưng tụ hoặc làm thoát nước kém

Màng lọc có thể bị thủng làm không phân loại được tiểu phân, trong trường hợp lọc dùng quá lâu, lượng bụi dày gây bít lỗ lọc, vì thế cần có phương án vệ sinh hoặc thay thế

Ống gió có thể làm rò gỉ khí

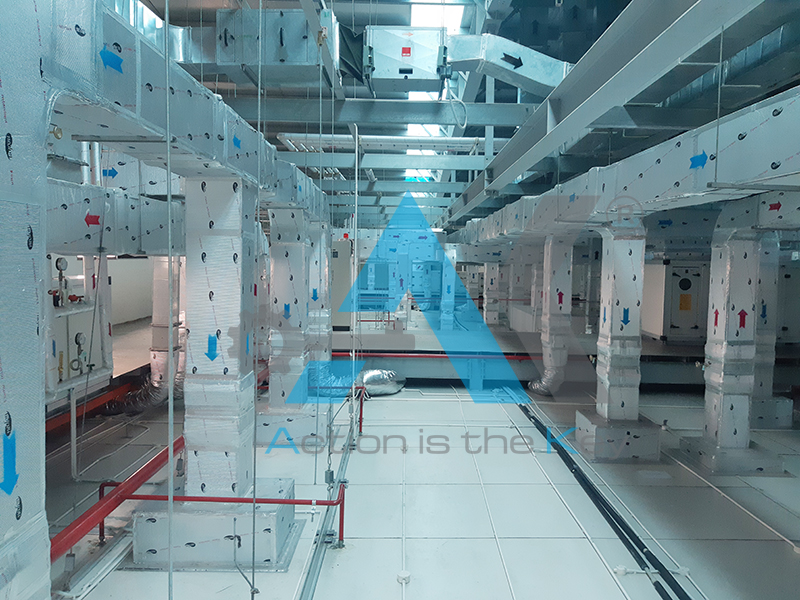

đường ống gió hệ thống hvac trong phòng sạch

Đường ống gió hệ thống hvac trong phòng sạch do AKME thi công

Nguyên lý hoạt động của hệ thống HVAC

Trong hệ thống HVAC có 3 loại khí là khí tươi, khí hồi lưu và khí thải

Trong phòng sạch GMP thông thường, có 80 – 90% lượng khí hồi lưu và 10 – 20% lượng khí còn lại là khí tươi được lọc và được cấp từ môi trường bên ngoài. Điều này giúp đảm bảo lượng khí oxi cung cấp cho những người làm việc trong nhà máy

Riêng đối với các phòng sạch sản xuất vắc xin đòi hỏi yêu cầu cao hơn về độ sạch và giới hạn nhiễn khuẩn thì không khí trong phòng sạch được thay mới liên tục với 100% lượng khí trong phòng là khí tươi

Hệ thống HVAC được vận hành theo nguyên lý:

Khí tươi được lấy từ không khí, đi qua cụm khí đầu vào, sau đó đi qua AHU để đực điều chỉnh áp suất và lọc sơ bộ qua lọc thô. Lượng khí tươi cấp vào được kiểm soát bằng van chỉnh gió

Khí tươi sau khi đi qua AHU được điều chỉnh nhiệt độ về khoảng 22 độ

Cuối cùng khí tươi được lọc qua lọc tinh, màng lọc HEPA để loại bỏ các tiểu phân có kích thước nhỏ và các vi khuẩn

90% khí trong phòng được hồi lưu về AHU và cấp về phòng sạch, 10% còn loại thải ra môi trường. Với các phòng sản xuất thuốc chứa những hoạt chất nguy hiểm, trước khi không khí thải ra môi trường cần phải xử lý để tránh gây ô nhiễm môi trường

Thiết kế hệ thống HVAC trong GMP

Khi thiết kế hệ thống HVAC cần lưu ý

  • Dòng khí sử dụng dòng khí thẳng và định hướng để thay đổi khí bẩn, tránh sử dụng dòng khí xoáy, vì dòng khí xoáy sẽ làm phân tán khí bẩn
  • Vị trí cả các bộ lọc HEPA cuối cùng trước khi đưa không khí vào phòng sạch
  • Tỷ lệ % khí hồi lưu: Với phòng sạch sản xuất dược phẩm thông thường thì khí hồi lưu chiếm 80 – 90%, với phòng sạch sản xuất vắc xin, thuốc vi sinh thì không có khí hồi lưu mà 100% là khí tươi

Các yêu cầu về áp suất:

Các phòng sạch cao cấp hơn thường có áp suất cao hơn

Các phòng sạch dược phẩm vô trùng thì áp suất trong phòng lớn hơn áp suất ngoài hành lang khoảng 15Pa

Các phòng cân: Vì phòng cân sẽ phát sinh bụi nên để hạn chế nhiễm bụi ra ngoài hành lang thì áp suất phòng cân thường nhỏ hơn áp suất ngoài hành lang khoảng 15Pa

Yêu cầu về chất lượng màng lọc: Màng lọc không được thủng để các tiểu phân và vi khuẩn không thể đi qua, màng lọc cũng cần phải được kiểm tra, vệ sinh và thay thế thường xuyên để tránh bị tắc, chất lượng màng lọc cần phải thường xuyên được kiểm tra và đánh giá

Hệ thống tách ẩm và vị trí gió hồi
