Việc kiểm soát tĩnh điện trong môi trường sản xuất, nhà máy phòng sạch rất quan trọng, bởi tĩnh điện có ảnh hưởng đến sức khỏe của con người, đồng thời làm ảnh hưởng đến chất lượng của sản phẩm

Tìm hiểu về phòng sạch di động
Tiêu chuẩn phòng sạch đối với phòng cách ly y tế
Kiểm định chặt chẽ trong quá trình sản xuất thuốc
Giới thiệu về Đồng phục phòng sạch
Vì sao phòng sạch trong phòng phẫu thuật bệnh viện là quan trọng?

Kiểm soát tĩnh điện trên người và thiết bị trong phòng sạch

Có nhiều nguồn gây ra sự tĩnh điện, chẳng hạn như tĩnh điện từ cơ thể con người hoặc từ các máy móc thiết bị phòng sạch, dụng cụ sử dụng trong công việc. Vì thế cần phải có một vài nguyên tắc chung về vấn đề kiển soát tĩnh điện trên người và thiết bị phòng sạch nhằm khử tĩnh điện một cách hiệu quả nhất

Nối đất

Đây là một trong những phương pháp chống tĩnh điện quan trọng và phổ biến nhất hiện nay để kiểm soát tĩnh điện. Do đó nó phải xác định được rõ ràng và cần phải được đánh gia thường xuyên

Nối đất là phương pháp kiểm soát tính điện trên người và thiết bị, đưa về cùng một mức điện áp. Toàn bộ các vật liệu dẫn điện và truyền dẫn tĩnh điện cần phải được kết nối với nhau và kết nối với đất, tạo ra sự cần bằng điện thế giữa các thành phần và con người

Lưu ý: Các vật liệu cách điện không có khả năng truyền tĩnh điện phát sinh qua hình thức nối đất

Tiêu chuẩn ANSI/ESD S6:1 quy định về việc nối đất của ESDA khuyến cáo với 2 bước xây dựng hệ thống nối đất trong nhà máy

Bước đầu tiên là cần nối đất tất cả các thành phần trong nhà máy bao gồm cả con người cùng máy móc, trang thiết bị phòng sạch với cùng một điểm nối đất. ở đây điểm nối đất đực định nghĩa là một hệ thống hoặc một phương pháp kết nối hai hay nhiều dây nối đất với cùng mức điện thế

>>> Có thể bạn quan tâm: Dự án thiết kế thi công phòng sạch dược phẩm đã và đang hoàn thiện

Tiêu chuẩn ANSI/ESD S8.1: Quy định về hình dạng của điểm nối đất

Bước thứ 2 đó là kết nối điểm nối đất tới hệ thống dây nối đất cảu hệ thống điện hoặc dây thứ 3 của hệ thống nối đất. Họ ưu tiên kết nối dây nối đất của hệ thống điện hơn, vì thông thường các thiết bị trong khu vực thao tác được kết nối với hệ thống điện nên các thành phần sẽ có cùng mức điện thế

Kiểm soát tĩnh điện cho người

Con người là yếu tố đầu tiên sinh ra tĩnh điện, nếu điện đượ kiểm soát đúng cách  thì việc đơn giản như những hoạt động đi lại, di chuyển trong quá trình sửa chữa một bản mạch cũng có thể tạo ra tĩnh điện. Tĩnh điện có thể phát sinh có thể phóng vào thiết bị nhạy cảm tĩnh điện

Ngay kể cả trong quá trình lắp ráp và test sản phẩm với mức độ tự động hóa rất cao thì con người vẫn tiếp xúc với ESDS. Do đó các chương trình kiểm soát chống tĩnh điện thường tập trung vào kiểm sát tĩnh điện và phóng tĩnh điện từ con người

Thiết bị vật dụng giúp kiểm soát tĩnh điện

Vòng đeo tay ESD

Thông thường vòng đeo tay là cách cơ bản để nối đất cho con người. Khi sử dụng vòng đeo tay đúng cách luôn giữ cho điện thế cảu con người ở gần mức 0.

Vòng đeo tay ESD duy trì mức điện áp giữa con người và các thiết bị xung quanh khu vực thao tác bằng nhau, do đó khó xảy ra hiện tượng phóng tĩnh điện. Khi một người ngồi trên ghế không phải ESD thì bắt buộc phải nối đất thông qua vòng đeo tay ESD

Thảm sàn chống tĩnh điện

Phương pháp nối đất phải kể đến nữa đó chính là sử dụng hệ thống sàn để truyền tĩnh điện và làm giảm mức tĩnh điện do con người tạo ra,. Việc sử dụng sàn ESD, giầy hay sử dụng vòng đeo chân chống tĩnh điện là việc làm cần thiết cho khu vực có con người di chuyển

Ngoài ra thảm khử tĩnh điện còn làm giảm mức phát sinh tĩnh điện cũng như truyền tĩnh điện của ghế cũng như các thiết bị di động. Tuy nhiên yêu càu bắt buộc là các thành phần phải truyền dẫn được tĩnh điện, bánh xe cần phải là từ vật liệu dẫn điện hoặc truyền dẫn tĩnh điện

Hệ thống nối đất cho người bao gồm con người, giầy, sản phải đảm bảo giống như hệ thống nối đất thông qua vòng đeo tay và mức phát sinh tĩnh điện không vượt quá 100 V

Quần áo phòng sạch chống tĩnh điện

Quần áo phòng sạch chống tĩnh điện được xem là một thành phần kiểm soát chống tĩnh điện trong khu vực kiểm soát ESD. Đặc biệt là phòng sạch và môi trường có độ ẩm thấp. Thông thường quần áo được làm bằng loại vải tổng hợp sẽ phát ra tĩnh điện có thể phóng tĩnh điện đến các linh kiện ESDS hoặc điện trường xung quanh chúng và gây ra hiện tượng cảm ứng. Việc mặc, sử dụng quần áo chống tĩnh điện sẽ làm nén hoặc suy giảm điện trường của quần áo mặc thông thường

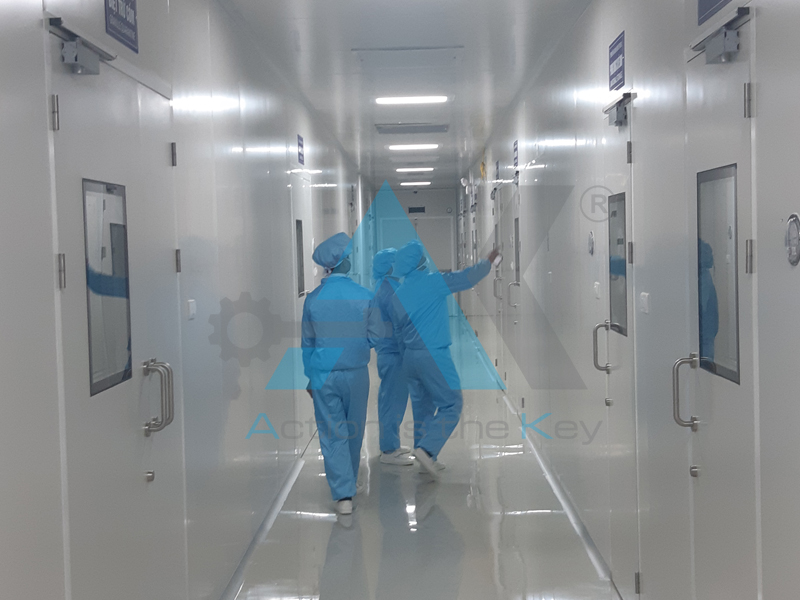

Kiển soát tĩnh điện: Quần áo phòng sạch chống tĩnh điện

Sử dụng quần áo phòng sạch chống tĩnh điện

Theo tiêu chuẩn ANSI/EDS S20.20 và tiêu chuẩn quần áo ANSI/EDS STM 2.1, quần áo ESD được chia thành 3 loại

Loại 1: Quần áo được kiểm soát chống tĩnh điện nhưng không nối đất. Tuy nhiên tĩnh điện sinh ra trên quần áo sẽ được tích tụ và là nguồn phát sinh tĩnh điện

Loại 2: Quần áo được nối đất, khi được kết nối với hệ thống nối đất nó sẽ cung cấp mức nén điện áp lớn hơn của quần áp nền phía bên dưới

Loại 3: Quần áo chống tĩnh điện được nối đất thong qua tiếp xúc với da của con người, yêu cầu tổng điện trở bao gồm con người, quần áo, điểm nối đất có điện trở nhỏ hơn 35 Mohm

Bàn thao tác chống tĩnh điện và khu vực thao tác

Khu vực kiểm soát về tĩnh điện là khu vực mà các thiết bị, vật liệu được thiết lập để làm giảm tối đa khả năng xảy ra hiện tượng ESD đối với ESDS

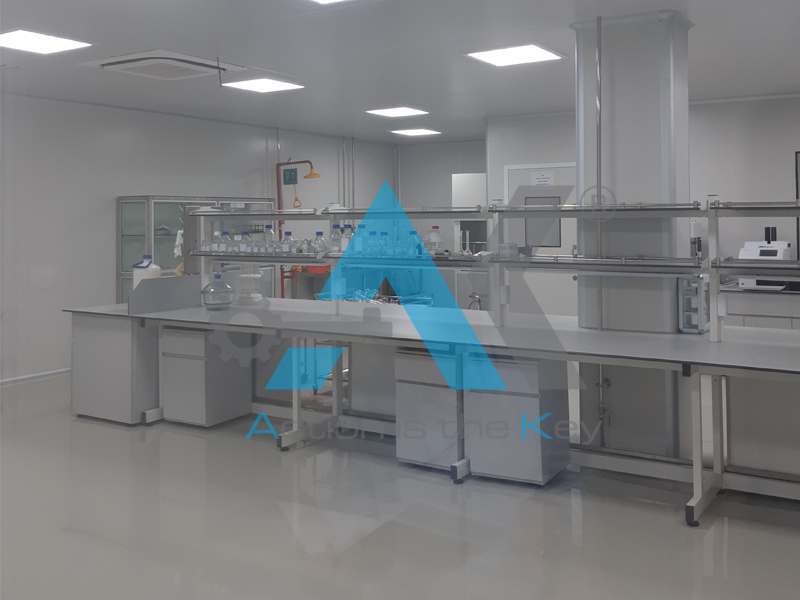

Bàn thao tác trong kiểm soát tĩnh điện

Nó có thể là một khu vực độc lập như nhà kho, khu vực lắp ráp hoặc cũng có thể là một vị trí như  khoang máy tính trong các máy bay thương mại, bàn thao tác chống tĩnh điện

Yếu tố để kiểm soát tĩnh điện ở đây là tạo ra các bề mặt truyền dẫn tĩnh điện, nối đát cho người, sử dụng các điểm nối đất và sử dụng các ký hiệu
