Những hệ thống cần biết khi thiết kế phòng sạch

Phòng sạch là phòng được trang bị những hệ thống được tạo ra để ngăn chặn sự ô nhiễm của các tác nhân gây ô nhiễm vi sinh, bụi bẩn,… Môi trường này được ứng dụng cho các ngành có nhu cầu trong y học, phòng thí nghiệm, sản xuất dược phẩm, sản xuất điện tử,…. Các bạn cùng Anh Khang đi tìm hiểu sẽ có những hệ thống nào cần biết khi thiết kế phòng sạch nhé

Hệ thống cấp khí sạch

Hệ thống thông gió cấp khí sạch là yếu tố rất quan trọng khi thiết kế phòng sạch. Đảm bảo hiệu suất ổn định về độ ẩm, nhiệt độ, độ tinh khiết của không khí và tốc độ di chuyển của nó. Để cung cấp thông gió, một máy điều hoà công nghiệp được sử dụng cùng hệ thống ống gió, van gió,… cần được kết nối với nhau

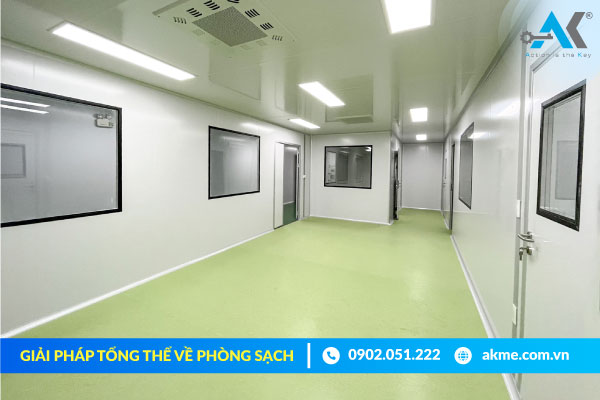

Hế thống cấp khi sạch: yếu tố rất quan trọng khi thiết kế phòng sạch

>>> Có thể bạn quan tâm: Anh Khang Cleanroom là nhà thầu Thi công phòng sạch chuyên nghiệp

Cách hoạt động của hệ thống cấp khí sạch:

• Không khí đi qua thiết bị xử lý không khí AHU
• Nó đi qua các bộ lọc khí, để di chuyển các luồng không khí trong hệ thống
• Sau đó, không khí được xử lý (làm mát/sưởi ấm) theo yêu cầu của phòng sạch. Các thống thông số lưu lượng được kiểm soát và được điều chỉnh bởi dàn nóng và dàn lạnh của hệ thống điều hoà không khí cũng như các yếu tố đường ống
• Sau khi chuẩn bị, không khí đi qua một giai đoạn làm sạch qua những bộ lọc
• Hệ thống được thiết kế với độ ồn thấp nhất trong quá trình hoạt động

Để sử dụng không khí trong hệ thống điều hoà không khí ở trong một hệ thống kín, hệ thống thông gió được cung cấp với một bộ phận để tuần hoàn và thu hồi không khí

Trước khi không khí được cấp vào trong phòng sạch, nó sẽ trải qua một giai đoạn làm sạch khác. Đây là giai đoạn cuối cùng, qua các bộ lọc HEPA/ULPA đằng sau là các thiết bị được lắp đặt để điều hướng dòng chảy không khí

Tất cả các yếu tố cung cấp thông gió được kết nối với nhau bằng ống gió. Để tránh rò rỉ và để đạt được hiệu quả tối đa, vật liệu cách nhiệt và niêm phòng cần được sử dụng. Hệ thống cần sử dụng đến nhiều loại phụ trợ để đạt được hiệu quả tối ưu: dây buộc, van tiết lưu, giảm trấn,….

Hệ thống thông gió hút khí hồi

Ngoài hệ thống cung cấp, các phòng sạch cần phải có hệ thống gió hồi. Nó được yêu cầu để thực hiện các chức năng:

• Cung cấp trao đổi không khí – thay thế không khí thải với tần số nhất định bằng không khí sạch, đạt được thông qua hoạt động chung của thiết bị cấp và thải
• Hỗ trợ áp suất âm cho phòng áp suất âm trong bệnh viện
• Loại bỏ không khí thải ra khỏi khu vực làm việc, nếu cần thiết với việc làm sơ bộ để không gây ra nguy hiểm cho môi trường bên ngoài

Hệ thống thông gió thải đi vào không khí thông qua các thiết bị nạp, được trang bị các bộ lọc để loại bỏ sơ bộ các chất gây ô nhiễm. Sau đó, dòng chảy đi qua các thiết bị giảm tiếng ồn và máy thổi, sau đó được đưa đến các bộ lọc để làm sạch lần cuối và sử dụng các thiết bị xả để đưa nó ra khỏi phòng

Hệ thống gió cục bộ

Hệ thống này còn có tên gọi là clean booth được thiết kế sử dụng bên trong phòng sạch, có thể tạo ra các khu cục bộ có mức độ sạch cao hơn. Nó cũng là một trong những thành phần của hệ thống phương tiện kỹ thuật chung cung cấp khả năng tiếp cận phòng sạch. Chúng được thiết kế để thực hiện các chức năng:

Tăng tần suất trao đổi khí để tạo điều kiện cải thiện trong các phòng hoặc là khu vực là một phần của phòng sạch

Duy trì các thông số của môi trường không khí ở mức ở mức chính xác nhất trong các khu vực hoặc các phòng của phòng sạch nơi các yêu cầu cao hơn

Tối ưu hoá và tiết kiệm năng lượng bằng cách giảm tiêu thụ năng lươmgj cho hoạt động của hệ thống thông gió cung cấp

Để giảm chi phí lắp đặt của các phòng sạch do thực tế là diện tích của các vùng với các thông số tối đa về độ tinh khiết của luồng không khí bị giảm xuống

Các yếu tố chính cảu hệ thống là:

• Thiết bị hút gió, trong đó các thiết bị lọc được gắn, cung cấp khả năng làm sạch sơ cấp các khối khí
• Thiết bị cung cấp khí phun
• Khối nhiệm vụ điều chỉnh các thông số của môi trường không khí: nhiệt độ, độ ẩm
• Một khối với sự trợ giúp của hiệu quả công việc được theo dõi bằng cách sử dụng bình xịt cho các chế độ thử nghiệm
• Thiết bị thoát khí trên đó các thiết bị lọc tinh lần cuối sẽ được lắp đặt
• Thiết bị giảm tiếng ồn và độ rung
• Hệ thống cung cấp các kênh chuyển động của không khí, hình dạng và kích thước của chúng tương ứng với các giá trị tiêu chuẩn hoặc khác với chúng

Để lắp đặt và sử dụng các dây buộc thích hợp cũng như các chất bịt kín để cách ly các mối nối của các phần tử, vật liệu cách điện để giảm tổn thất ra môi trường bên ngoài. Hệ thống phải được cung cấp các van chịu trách nhiệm về an toàn cháy nổ, van tiết lưu, van kiểm tra không khí

Thiết kế phòng sạch: Hệ thống đèn UV diệt khuẩn

Chiếu xạ bằng tia cực tím phát từ đèn UV cung cấp mức độ sạch cần thiết cho phòng, khử trùng các bề mặt làm việc của phòng, thiết bị, các yếu tố cấu trúc và khối không khí

Để giải quyết vấn đề này, nên sử dụng các khối chính của máy chiếu tia cực tím cho phòng sạch và các khối chính của máy chiếu tia cực tím cho phòng sạch và các khối phụ để khử trùng của hệ thống cung cấp lối vào các phòng. Thiết bị được lựa chọn có tính đến thể tích của căn phòng và cấp sạch theo tiêu chuẩn phòng sạch yêu cầu

Cung cấp điện cho phòng sạch

Nguồn điện đảm bảo truyền tải điện năng từ tủ điện đến các phần tử còn lại. Cụ thể:

• Đến thiết bị công nghệ, thiết bị phòng thí nghiệm
• Đến ánh sáng làm việc của phòng
• Đèn điện cần thiết để chiếu sáng khẩn cấp trong trường hợp khẩn cấp
• Đến tất cả các thiết bị tiêu thụ điện bên trong phòng sạch

Hệ thống giám sát không khí

Khi thiết kế phòng sạch, hệ thống cung cấp không khí nó thực hiện các chức năng sau:

• Xác định lượng hạt ô nhiễm có kích thước quy định trong mẫu không khí
• Thực hiện các phép đo thông số không khí trong phòng sạch
• Thực hiện việc xác định các thông số không khí ở tần số cài đặt hoặc ở chế độ liên tục tại các điểm các định trong phòng
• Tính toán nồng độ của các hạt trên 1m3 thể tích không khí
• Xử lý dữ liệu và tạo thành biểu đồ trực quan hỗ trợ thuận tiện cho việc giám sát
• Lưu kết quả đã đo
• Tín hiệu nồng độ đạt đến giá trị ngưỡng

Hệ thống thông tin liên lạc

Là yếu tố cần thiết cho hoạt động của hệ thống phòng sạch. Trong quá trình thiết kế và lắp đặt, hệ thống được tích hợp vào trong phòng đã tạo. Nhiệm vụ của chúng là cung cấp thông tin liên lạc giữa các phòng khác nhau cảu khu phức hợp. Chúng được tích hợp qua:

• Liên lạc bằng điện thoại
• Liên lạc bằng mạng máy tính
• Liên lạc qua loa thông báo

Hy vọng với một số kiến thức mà Anh Khang M&E chia sẻ sẽ hữu ích với bạn. Để được tư vấn thiết kế phòng sạch sản xuất, hãy nhấc máy gọi đến hotline hoặc để lại thông tin. Chúng tôi sẽ liên hệ với bạn sớm nhất nhé
