Phòng sạch (cleanroom) là một môi trường được kiểm soát nghiêm ngặt để đảm bảo mức độ ô nhiễm bởi các hạt bụi, vi khuẩn và các yếu tố môi trường khác được duy trì ở mức tối thiểu. Trong ngành sản xuất bảng mạch điện tử SMT (Surface Mount Technology), phòng sạch đóng vai trò vô cùng quan trọng. Để đảm bảo chất lượng và độ tin cậy của sản phẩm, các yêu cầu sau đây là cần thiết

Phòng sạch SMT là gì?

Phòng sạch SMT (Surface Mount Technology) là môi trường quan trọng trong ngành công nghiệp điện tử để gắn hoặc hàn các thành phần SMD (Surface Mount Device) hoặc thiết bị SMT (Surface Mount Technology) vào một PCB (Bảng mạch in). Công nghệ SMT này khác với công nghệ Thru-Hole, trong đó các thành phần điện tử lỗ có các dây dẫn đi qua các lỗ trên PCB và sau đó chúng được hàn bằng cách hàn sóng hoặc hàn tay. Trong SMT, linh kiện điện tử không có bất kỳ đầu dẫn nào, thay vào đó, chúng có các chân hàn nhỏ hoặc BGA (Ball Grid Array)

Hậu quả nghiêm trọng khi phòng sạch SMT bị ô nhiễm

>> Tư vấn xây dựng phòng sạch nhà máy lắp ráp điện thoại

Khi phòng sạch SMT bị ô nhiễm, có thể xảy ra những hậu quả nghiêm trọng ảnh hưởng đến sản xuất và chất lượng sản phẩm. Dưới đây là một số hậu quả tiềm năng:

  • Lỗi sản phẩm: Bụi, vi khuẩn, hoặc các hạt nhiễm bẩn có thể gắn vào bề mặt linh kiện hoặc PCB, dẫn đến lỗi hàn, lỗi kết nối, hoặc lỗi chức năng của sản phẩm.
  • Giảm hiệu suất: Ô nhiễm có thể làm giảm hiệu suất của các thiết bị SMT, ví dụ như giảm độ chính xác của máy gắn linh kiện hoặc làm hỏng các linh kiện nhạy cảm.
  • Tăng chi phí sửa chữa: Nếu phát hiện ô nhiễm sau khi sản phẩm đã được gắn linh kiện, việc sửa chữa và kiểm tra lại có thể tốn kém và làm tăng chi phí sản xuất.
  • Mất thời gian: Phải dừng sản xuất để làm sạch phòng sạch hoặc kiểm tra lại sản phẩm, dẫn đến mất thời gian và gián đoạn quy trình sản xuất.
  • Thất thoát sản phẩm: Nếu sản phẩm không đạt chất lượng do ô nhiễm, chúng có thể bị loại bỏ hoặc phải làm lại, gây thất thoát về nguyên vật liệu và lao động.

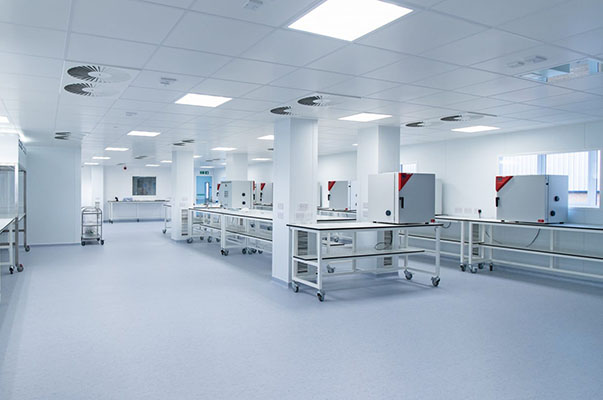

Tiêu chuẩn phòng sạch SMT

Phòng sạch SMT thường được xây dựng theo tiêu chuẩn ISO 7, tương đương với cấp độ 10.000. Phòng sạch Class 10000 là một căn phòng có cấu trúc tường cứng hoặc mềm, sử dụng hệ thống lọc Hepa để duy trì mức độ sạch không khí tối đa là 10.000 hạt trên 1 foot khối không khí . Điều này đảm bảo môi trường sản xuất trong phòng sạch đạt chất lượng và hạn chế các lỗi sản phẩm

Những yêu cầu quan trọng trong phòng sạch SMT

Kiểm soát độ sạch không khí

Độ sạch của không khí trong phòng sạch được phân loại dựa trên số lượng hạt bụi có kích thước khác nhau trong một đơn vị thể tích không khí. Các tiêu chuẩn quốc tế như ISO 14644-1 quy định các cấp độ sạch khác nhau. Trong sản xuất SMT, thường cần duy trì phòng sạch ở mức ISO Class 7 hoặc ISO Class 8. Điều này đảm bảo rằng số lượng hạt bụi trong không khí không vượt quá mức cho phép, giúp tránh tình trạng hỏng hóc hoặc lỗi sản phẩm do bụi bẩn.

Kiểm soát nhiệt độ và độ ẩm

Nhiệt độ và độ ẩm trong phòng sạch cần được kiểm soát chặt chẽ để đảm bảo sự ổn định của quy trình sản xuất và chất lượng sản phẩm. Nhiệt độ thường được duy trì trong khoảng từ 20°C đến 25°C, và độ ẩm tương đối từ 40% đến 60%. Kiểm soát tốt nhiệt độ và độ ẩm giúp ngăn ngừa sự ngưng tụ hơi nước trên bề mặt linh kiện và bảng mạch, từ đó giảm thiểu nguy cơ hỏng hóc do ẩm.

Hệ thống lọc khí

Hệ thống lọc khí (HEPA - High-Efficiency Particulate Air) là yếu tố không thể thiếu trong phòng sạch. Các bộ lọc HEPA có khả năng loại bỏ ít nhất 99.97% các hạt bụi có kích thước 0.3 micron hoặc lớn hơn. Hệ thống lọc khí phải được kiểm tra và bảo dưỡng định kỳ để đảm bảo hiệu suất hoạt động tốt nhất.

Quy trình vệ sinh và bảo trì

Để duy trì độ sạch của phòng sạch, quy trình vệ sinh và bảo trì phải được thực hiện đều đặn. Các bề mặt, thiết bị và sàn nhà cần được lau chùi bằng các chất tẩy rửa chuyên dụng không gây ô nhiễm. Các nhân viên làm việc trong phòng sạch cũng phải tuân thủ các quy định về trang phục và vệ sinh cá nhân nghiêm ngặt, bao gồm việc mặc quần áo bảo hộ, đeo găng tay, và giày dép chống tĩnh điện.

Kiểm soát tĩnh điện

Tĩnh điện có thể gây ra những hỏng hóc nghiêm trọng cho các linh kiện điện tử nhạy cảm. Do đó, kiểm soát tĩnh điện trong phòng sạch SMT là vô cùng quan trọng. Các biện pháp bao gồm sử dụng sàn chống tĩnh điện, bàn làm việc chống tĩnh điện, và thiết bị bảo hộ chống tĩnh điện cho nhân viên. Hệ thống đo và kiểm tra tĩnh điện cũng nên được lắp đặt để giám sát và kiểm soát mức tĩnh điện trong phòng sạch.

Quản lý truy cập và bảo mật

Chỉ những nhân viên được đào tạo và có trách nhiệm mới được phép truy cập vào phòng sạch. Việc quản lý truy cập giúp giảm nguy cơ ô nhiễm và đảm bảo rằng chỉ những người có kiến thức và kỹ năng cần thiết mới thao tác trong môi trường này. Các hệ thống giám sát và kiểm soát truy cập, bao gồm camera và thẻ từ, giúp theo dõi và kiểm soát việc ra vào phòng sạch.

Vì sao nên lựa chọn Anh Khang cleanroom là đơn vị tư vấn xây dựng phòng sạch

Hiểu rõ được tầm quan trọng của phòng sạch đối với dây chuyền sản xuất trong nhà máy nhà xưởng sản xuất pin lithium, phòng sạch SMT và những yêu cầu khắt khe về độ sạch cũng như các tiêu chuẩn được áp dụng. Anh Khang cleanroom - đơn vị nhà thầu về phòng sạch với kinh nghiệm nhiều năm triển khai các dự án sẽ giúp doanh nghiệp

  • Triển khai những phòng sạch có độ sạch rất cao đến class 100
  • Đáp ứng tiến độ thi công nhanh chóng
  • Áp dụng các công nghệ thi công tiên tiến
  • Trực tiếp lắp ráp và sản xuất, cung cấp thiết bị phòng sạch,....
  • Cung cấp dịch vụ tư vấn và triển khai cho CĐT đến từ các lĩnh vực: Dược phẩm, điện tử, thực phẩm, mỹ phẩm,...
  • Giúp tối ưu ngân sách cho doanh nghiệp

Liên hệ ngay với anh khang để được tư vấn và hỗ trợ về xây dựng phòng sạch điện tử sản xuất điện thoại, máy tính, pin lithium,.....
