Thiết Kế Trần Phòng Sạch: Phân Loại Và Tiêu Chí Lựa Chọn

Thiết kế trần phòng sạch không chỉ là lựa chọn vật liệu để bao che không gian. Hệ trần còn phải duy trì độ kín khí, hạn chế phát sinh và tích tụ hạt, chịu được tải trọng thiết bị, phối hợp với hệ thống HVAC, đồng thời tạo điều kiện thuận lợi cho vệ sinh, bảo trì và mở rộng dây chuyền.

Một phương án trần không phù hợp có thể làm xuất hiện khe hở, rò rỉ khí, võng bề mặt, khó thay thế bộ lọc hoặc không đủ khả năng lắp FFU, đèn, đầu phun chữa cháy và các thiết bị kỹ thuật khác. Hậu quả không chỉ là tăng chi phí sửa chữa mà còn có thể ảnh hưởng trực tiếp đến khả năng duy trì cấp sạch và điều kiện vận hành của nhà máy.

Bài viết dưới đây phân tích các loại trần phòng sạch phổ biến, điểm khác biệt giữa trần walkable và non-walkable, đồng thời chỉ ra những tiêu chí doanh nghiệp cần xem xét trước khi lựa chọn giải pháp.

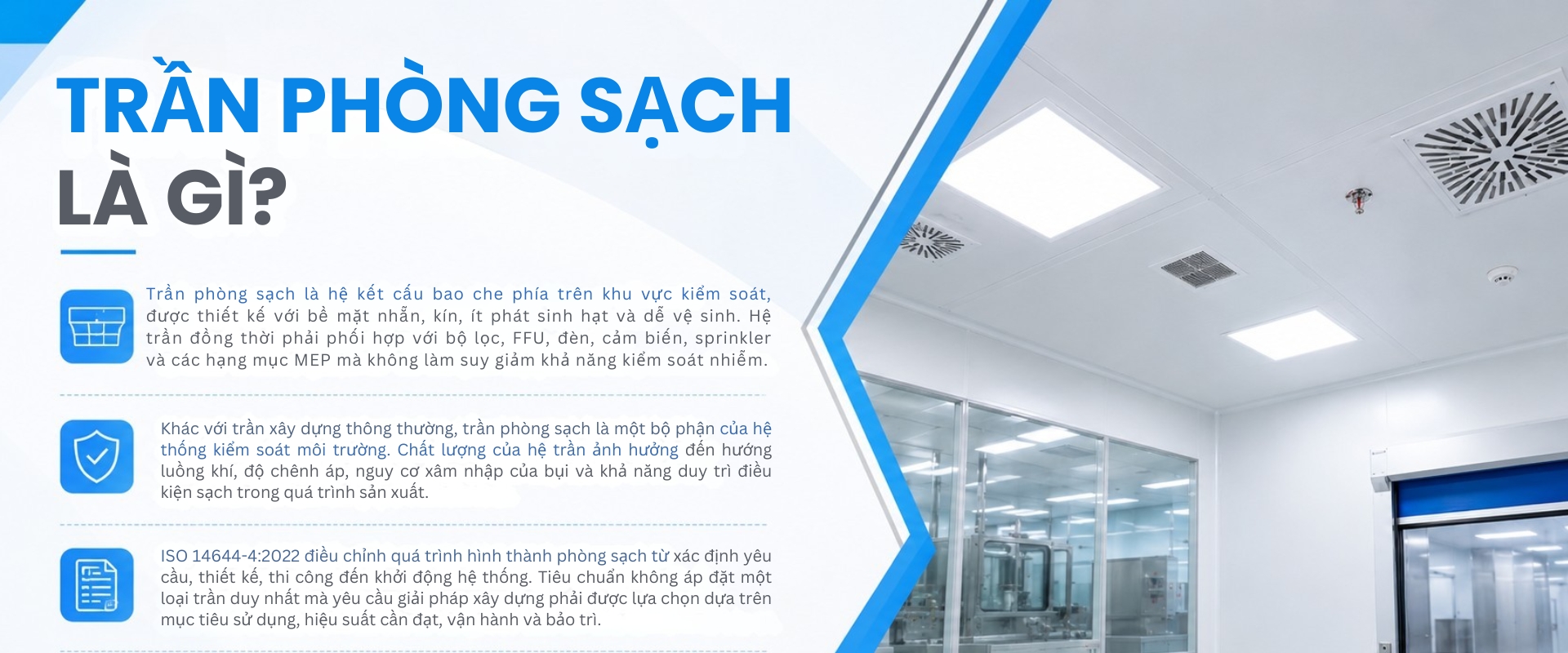

Trần phòng sạch là gì?

Trần phòng sạch là hệ kết cấu bao che phía trên khu vực kiểm soát, được thiết kế với bề mặt nhẵn, kín, ít phát sinh hạt và dễ vệ sinh. Hệ trần đồng thời phải phối hợp với bộ lọc, FFU, đèn, cảm biến, sprinkler và các hạng mục MEP mà không làm suy giảm khả năng kiểm soát nhiễm.

Khác với trần xây dựng thông thường, trần phòng sạch là một bộ phận của hệ thống kiểm soát môi trường. Chất lượng của hệ trần ảnh hưởng đến hướng luồng khí, độ chênh áp, nguy cơ xâm nhập của bụi và khả năng duy trì điều kiện sạch trong quá trình sản xuất.

ISO 14644-4:2022 điều chỉnh quá trình hình thành phòng sạch từ xác định yêu cầu, thiết kế, thi công đến khởi động hệ thống. Tiêu chuẩn không áp đặt một loại trần duy nhất mà yêu cầu giải pháp xây dựng phải được lựa chọn dựa trên mục tiêu sử dụng, hiệu suất cần đạt, vận hành và bảo trì.

Vì vậy, không tồn tại một mẫu trần tối ưu cho mọi dự án. Phương án phù hợp phải được xác định từ cấp sạch, đặc tính sản phẩm, mật độ thiết bị, tải trọng kỹ thuật, quy trình vệ sinh và kế hoạch mở rộng của nhà máy.

Xem thêm về panel phòng sạch và các loại panel phổ biến: tại đây.

Hệ trần có vai trò gì trong phòng sạch?

Vai trò đầu tiên của hệ trần là hoàn thiện ranh giới kín giữa phòng sạch và khoang kỹ thuật phía trên. Khi các mối nối, vị trí xuyên trần hoặc điểm tiếp giáp không được xử lý đúng, không khí chưa qua kiểm soát có thể xâm nhập vào phòng, làm nhiễu chênh áp và gia tăng nồng độ hạt.

Hệ trần cũng là nơi tích hợp nhiều thiết bị quan trọng như hộp lọc HEPA, FFU, miệng gió, đèn phòng sạch, cảm biến môi trường, đầu phun chữa cháy và cửa thăm trần. Thiết kế phải phân bố các thiết bị hợp lý, không tạo vùng chết và không phá vỡ tổ chức luồng khí đã tính toán.

Trong phòng sạch sử dụng dòng khí một chiều, tỷ lệ bao phủ bộ lọc trên trần và cách bố trí đường hồi khí có ảnh hưởng lớn đến hướng chuyển động của không khí. ASHRAE xác định thiết kế phòng sạch phải xem xét đồng thời nền tảng luồng khí, hệ thống, hiệu suất, kiểm soát và hoạt động kiểm tra; không thể tách riêng hệ trần khỏi hệ thống HVAC tổng thể.

Ngoài ra, hệ trần còn phải đáp ứng yêu cầu vệ sinh. Bề mặt nên nhẵn, ít khe nứt, không hấp thụ ẩm, không bong tróc và chịu được chất tẩy rửa dự kiến sử dụng. Những góc cạnh, khe hở hoặc mối nối khó tiếp cận đều có thể trở thành vị trí tích tụ bụi và vi sinh.

Các loại trần phòng sạch phổ biến hiện nay

Trên thị trường, tên gọi các loại trần thường bị sử dụng lẫn lộn. “Trần panel”, “ceiling grid”, “walkable” và “non-walkable” không hoàn toàn nằm trong cùng một hệ phân loại.

Trần panel và ceiling grid chủ yếu mô tả cấu tạo hoặc phương thức lắp ghép. Trong khi đó, walkable và non-walkable mô tả khả năng tiếp cận, đi lại và chịu tải của hệ trần. Một hệ trần panel hoặc grid đều có thể được thiết kế theo dạng walkable nếu kết cấu treo, khung đỡ, tấm trần và liên kết đáp ứng tải trọng yêu cầu.

Trần panel phòng sạch sử dụng các tấm panel có bề mặt kim loại sơn phủ, lõi cách nhiệt và hệ liên kết kín. Panel có thể được sử dụng làm vách, trần, cửa hoặc các cấu kiện bao che trong phòng sạch.

Ưu điểm của trần panel là bề mặt tương đối liền mạch, thi công nhanh, khả năng cách nhiệt tốt và thuận lợi khi đồng bộ với hệ vách. Loại lõi panel phải được lựa chọn dựa trên yêu cầu cách nhiệt, chống cháy, chịu tải, độ ẩm và môi trường hóa chất của dự án.

Ceiling grid phòng sạch sử dụng hệ khung lưới để đỡ các tấm trần, FFU, bộ lọc hoặc thiết bị kỹ thuật. Phương án này đặc biệt phù hợp với các phòng sạch có mật độ FFU cao hoặc thường xuyên thay đổi vị trí thiết bị.

Ưu điểm lớn nhất của grid là tính mô-đun. Doanh nghiệp có thể thay đổi tỷ lệ bao phủ FFU, điều chỉnh bố trí đèn hoặc mở rộng khu vực sạch mà không phải tháo dỡ toàn bộ hệ trần. Đổi lại, số lượng mối nối lớn hơn khiến yêu cầu về gioăng, keo kín khí, độ phẳng và độ chính xác lắp đặt cao hơn.

Trần walkable được thiết kế để người bảo trì có thể tiếp cận phía trên trần theo phạm vi và tải trọng đã xác định. Giải pháp này phù hợp với nhà máy có nhiều thiết bị kỹ thuật trên trần, cần bảo trì thường xuyên nhưng muốn hạn chế mở trần hoặc đưa giàn giáo vào khu vực sản xuất.

Cần hiểu rõ rằng “walkable” không có nghĩa người vận hành được đi tùy ý trên mọi vị trí. Khả năng chịu tải phải được tính toán theo tải phân bố, tải tập trung, khoảng cách hệ treo, nhịp kết cấu và hướng dẫn của nhà sản xuất. Đường đi kỹ thuật và khu vực cấm bước phải được xác định rõ.

Trần non-walkable không được thiết kế để chịu tải người trực tiếp. Hoạt động bảo trì phải thực hiện bằng sàn thao tác riêng, cầu kỹ thuật, cửa tiếp cận hoặc phương tiện hỗ trợ khác. Loại trần này thường có chi phí đầu tư thấp hơn và phù hợp với khu vực ít thiết bị, ít yêu cầu tiếp cận phía trên.

Điểm yếu của non-walkable là khả năng bảo trì hạn chế. Nếu doanh nghiệp chọn phương án này nhưng không bố trí lối tiếp cận từ đầu, mỗi lần thay đèn, kiểm tra bộ lọc hoặc sửa đường ống có thể phải dừng sản xuất và mở kết cấu trần.

So sánh các phương án trần phòng sạch

Bảng trên chỉ mang tính định hướng. Trên thực tế, một dự án có thể sử dụng trần panel walkable, ceiling grid walkable hoặc kết hợp nhiều giải pháp trong cùng một nhà máy.

Thiết kế trần phòng sạch cần đáp ứng những tiêu chí nào?

Một hệ trần phòng sạch phù hợp phải đáp ứng đồng thời yêu cầu về độ kín khí, khả năng chịu tải, độ sạch bề mặt, khả năng tích hợp thiết bị, an toàn cháy, bảo trì và khả năng mở rộng. Không nên lựa chọn chỉ dựa trên giá tấm trần hoặc hình thức bên ngoài.

Trước hết, kỹ sư phải xác định tải trọng thực tế. Tải của trần không chỉ đến từ bản thân tấm panel mà còn bao gồm FFU, hộp lọc, đèn, máng cáp, ống gió, đường ống, sprinkler, cảm biến và tải phục vụ bảo trì. Mỗi thiết bị phải được truyền tải về hệ khung hoặc kết cấu chịu lực phù hợp, thay vì treo tùy tiện lên tấm trần.

Độ kín khí là tiêu chí tiếp theo. Các mối nối giữa panel, vị trí tiếp giáp tường – trần, lỗ xuyên kỹ thuật và khung thiết bị phải được bịt kín bằng vật liệu phù hợp. Việc lạm dụng keo để che sai số thi công không giải quyết được vấn đề kết cấu và có thể dẫn đến nứt mối nối sau một thời gian vận hành.

Bề mặt trần phải nhẵn, ít phát sinh hạt và chịu được quy trình vệ sinh. Vật liệu không nên bị ăn mòn, phồng rộp hoặc xuống cấp khi tiếp xúc với độ ẩm và hóa chất dự kiến sử dụng. Với khu vực dược phẩm hoặc sản xuất vô trùng, khả năng vệ sinh và khử khuẩn cần được ưu tiên cao hơn yếu tố thẩm mỹ.

Thiết kế cũng phải phối hợp chặt chẽ với HVAC. Vị trí bộ lọc, FFU, miệng cấp và đường hồi khí phải hỗ trợ tổ chức luồng khí, hạn chế vùng xoáy và đưa chất nhiễm ra khỏi khu vực quan trọng. Trần chỉ kín nhưng bố trí khí không đúng vẫn không thể tạo ra phòng sạch hoạt động hiệu quả.

Cuối cùng là khả năng bảo trì. Cần xác định ngay từ giai đoạn thiết kế thiết bị nào phải tiếp cận từ phía trên, thiết bị nào có thể thay thế từ phía phòng và thiết bị nào cần khoảng thao tác riêng. Đây là yếu tố thường bị bỏ qua nhưng quyết định đáng kể chi phí vòng đời của hệ thống.

Nên chọn trần walkable hay non-walkable?

Doanh nghiệp nên chọn trần walkable khi phía trên trần có mật độ thiết bị lớn, hoạt động bảo trì diễn ra thường xuyên hoặc việc tiếp cận từ bên trong phòng có nguy cơ làm gián đoạn sản xuất. Giải pháp này cũng phù hợp với nhà máy yêu cầu thay đổi dây chuyền và mở rộng thiết bị trong tương lai.

Tuy nhiên, đầu tư trần walkable cho toàn bộ nhà máy chưa chắc hiệu quả. Kết cấu chịu tải, hệ treo và chi phí thi công đều cao hơn. Nếu chỉ một số tuyến cần tiếp cận, phương án hợp lý hơn có thể là trần non-walkable kết hợp cầu kỹ thuật hoặc các vùng walkable cục bộ.

Trần non-walkable phù hợp với phòng có diện tích nhỏ, ít thiết bị trên trần và hoạt động bảo trì không thường xuyên. Điều kiện bắt buộc là phải có phương án tiếp cận rõ ràng, tránh tình trạng nhân sự bảo trì bước trực tiếp lên tấm trần không được thiết kế chịu tải.

Quyết định cuối cùng phải dựa trên phân tích tổng chi phí vòng đời, không chỉ chi phí thi công ban đầu.

Lựa chọn trần phòng sạch theo từng ngành

Trong nhà máy dược phẩm, ưu tiên lớn nhất là độ kín, khả năng vệ sinh, hạn chế khe nứt và tương thích với quy trình khử khuẩn. Hệ trần phải phối hợp với phân cấp sạch, chênh áp và bố trí bộ lọc đầu cuối. Những khu vực vô trùng cần được xem xét riêng theo đánh giá rủi ro của quy trình.

Đối với nhà máy mỹ phẩm, thực phẩm và thực phẩm bảo vệ sức khỏe, trần panel thường được lựa chọn nhờ khả năng thi công nhanh, cách nhiệt và vệ sinh thuận lợi. Tuy nhiên, vật liệu lõi và lớp phủ phải phù hợp với độ ẩm, nhiệt độ và yêu cầu phòng cháy của từng khu vực.

Trong nhà máy điện tử và bán dẫn, ceiling grid kết hợp FFU thường có lợi thế lớn do yêu cầu mật độ lọc cao và khả năng điều chỉnh dây chuyền. Hệ trần cần có độ chính xác tốt để lắp các module lọc, đèn và thiết bị theo lưới mà vẫn duy trì độ kín.

Với phòng thí nghiệm và thiết bị y tế, giải pháp phụ thuộc vào tác nhân được kiểm soát. Ngoài bụi hạt, dự án có thể phải xem xét hóa chất, độ ẩm, áp suất âm hoặc yêu cầu an toàn sinh học. Vì vậy, không nên sao chép cấu hình trần từ một phòng sạch sản xuất thông thường.

Xem thêm về ứng dụng panel PU trong phòng sạch: tại đây.

Những sai lầm thường gặp khi thiết kế trần phòng sạch

Sai lầm phổ biến nhất là lựa chọn trần chỉ dựa trên đơn giá theo mét vuông. Giá tấm trần thấp không có ý nghĩa nếu hệ thống phải gia cường nhiều lần, khó lắp thiết bị hoặc nhanh xuống cấp trong môi trường vận hành.

Sai lầm thứ hai là không tính đủ tải trọng. Việc bổ sung FFU, đèn hoặc đường ống sau khi trần đã hoàn thiện có thể làm thay đổi tải trọng cục bộ và gây võng, nứt mối nối hoặc mất an toàn.

Sai lầm thứ ba là xem trần như một hạng mục độc lập. Nếu kiến trúc, HVAC, điện, chữa cháy và hệ thống điều khiển không được phối hợp trên cùng mặt bằng, xung đột thiết bị gần như chắc chắn xảy ra.

Một lỗi khác là không bố trí đường bảo trì. Doanh nghiệp thường tiết kiệm chi phí đầu tư ban đầu nhưng phải dừng sản xuất, tháo trần hoặc dựng giàn giáo mỗi khi cần kiểm tra thiết bị.

Cuối cùng, nhiều dự án sử dụng từ “walkable” như một cam kết chung chung mà không xác định tải trọng cho phép, vị trí được bước, phương thức truyền tải và điều kiện sử dụng. Đây là rủi ro an toàn nghiêm trọng, không phải vấn đề thuật ngữ.

Xem thêm về quy trình thi công phòng sạch: tại đây.

Quy trình lựa chọn hệ trần phù hợp cho dự án

Doanh nghiệp nên bắt đầu từ yêu cầu sử dụng và cấp độ sạch thay vì chọn vật liệu trước. Sau đó, đơn vị thiết kế cần lập danh mục toàn bộ thiết bị gắn trên hoặc xuyên qua trần, xác định tải trọng, vị trí bảo trì và phương án phối hợp MEP.

Bước tiếp theo là lựa chọn cấu tạo trần, hệ khung và vật liệu bề mặt. Phương án phải được kiểm tra về độ kín, khả năng vệ sinh, chống cháy, chống ăn mòn và khả năng mở rộng.

Trước khi thi công đại trà, nên thống nhất bản vẽ phối hợp trần với HVAC, điện, chữa cháy và hệ thống điều khiển. Các vị trí điển hình như mối nối, lỗ xuyên, cửa thăm, khung FFU và điểm tiếp giáp tường – trần cần có chi tiết kỹ thuật rõ ràng.

Sau khi lắp đặt, hệ trần phải được kiểm tra độ phẳng, độ kín, tình trạng bề mặt, khả năng chịu tải theo hồ sơ thiết kế và mức độ hoàn thiện tại các vị trí tích hợp thiết bị. Việc thi công phòng sạch tại Anh Khang cũng xác định trần là một phần của hệ panel cần bảo đảm độ kín, thay vì chỉ là lớp hoàn thiện kiến trúc.

Xem thêm về tư vấn thiết kế, thi công hệ thống panel phòng sạch: tại đây.

Thiết kế trần phòng sạch phải được thực hiện đồng bộ với kiến trúc, HVAC, điện, phòng cháy chữa cháy và kế hoạch vận hành. Việc lựa chọn sai cấu tạo trần có thể không bộc lộ ngay khi nghiệm thu nhưng sẽ tạo ra chi phí lớn trong quá trình bảo trì và mở rộng.

Anh Khang Cleanroom cung cấp giải pháp tư vấn, thiết kế và thi công hệ thống panel phòng sạch theo yêu cầu của từng ngành, từ lựa chọn vật liệu, xử lý kết cấu, phối hợp thiết bị đến hoàn thiện và kiểm tra hệ thống.

Để lựa chọn hệ trần phù hợp, doanh nghiệp cần cung cấp đầy đủ cấp sạch, diện tích, thiết bị lắp trên trần, tải trọng bảo trì, điều kiện môi trường và kế hoạch mở rộng. Đây là cơ sở để xây dựng phương án đạt yêu cầu kỹ thuật mà không đầu tư dư thừa.
